Ένα τσιπ πομπού διανομής κβαντικού κλειδιού χωρίς διαμορφωτή

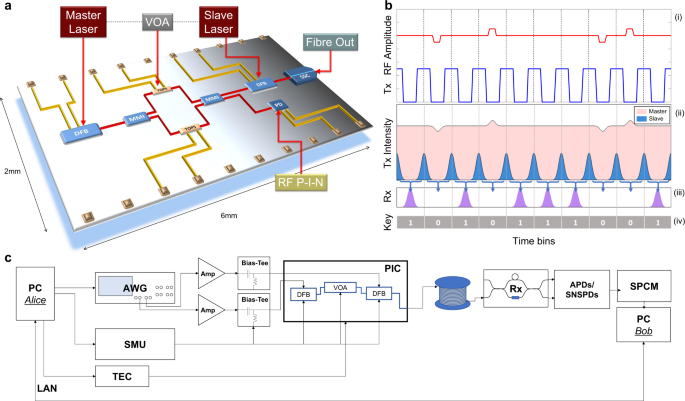

Περιγραφή του τσιπ κβαντικού πομπού. ένα σχηματικό διάγραμμα του φωτονικού ενσωματωμένου κυκλώματος. b Αρχή της λειτουργίας των σπόρων με κωδικοποίηση φάσης. c Περιγραφή της πειραματικής

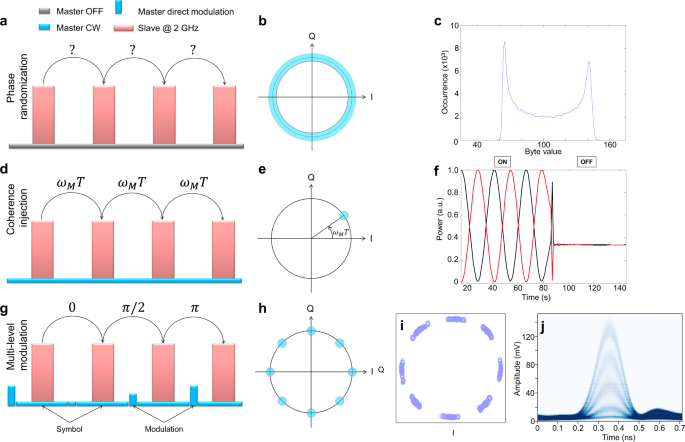

on-chip που κωδικοποιεί ντετερμινιστική φάση. Το σχήμα περιγράφει τρία καθεστώτα της λειτουργίας. α - γ Όταν ο Δάσκαλος λέιζερ είναι OFF οι παλμοί του κέρδους - switched παλμούς λέιζερ των σκακιστών όλοι έχουν μια τυχαία φάση λόγω της αυθόρμητης εκπομπής στη δίοδο λήψης. Η τυχαία φάση μεταξύ διαδοχικών παλμών μπορεί να μετρηθεί σε ένα ασύμμετρο συμβολόμετρο Mach-Zehnder να δημιουργήσει κβαντικές τυχαίες αριθμούς. d - f Όταν το Master λέιζερ λειτουργεί σε CW και εγχύεται εντός της λέξης Slave, τα παλμικά λέιζερ Slave όλα κληρονομούν τη συνοχή του φωτός του Δασκάλου λέιζερ. Ως εκ τούτου, υπάρχει σταθερή σχέση μεταξύ διαδοχικών παλμών. g - ι Όταν το Master λέιζερ είναι άμεσα διαμορφωμένο με σήματα πολλαπλών επιπέδων, είναι δυνατόν να κωδικοποιήσει διαγνωστική απόκλιση φάσεων μεταξύ διαδοχικών παλμών λέιζερ Slave
