Κβαντική μέτρηση μη κινητοποίησης των κβαντικών μηχανικών κινήσεων

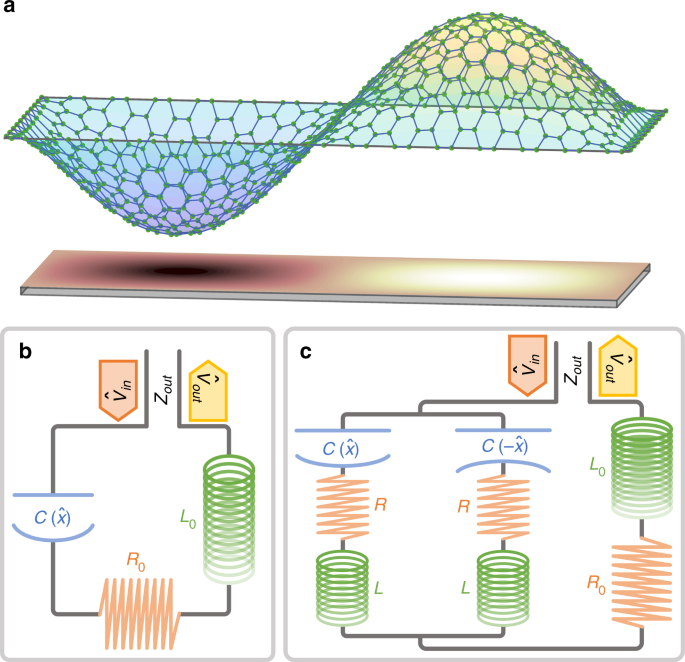

Πειραματική διάταξη. ένα Σκίτσο ενός συμπυκνωτή με ένα κινητό έλασμα, εδώ αντιπροσωπεύεται από μία μεμβράνη γραφένιο. Θεωρούμε μια αντισυμμετρική (2, 1) μηχανική λειτουργία. β RLC δυναμικός που σχηματίζεται από την επαγωγή L 0 , η αντίσταση R 0 , και η θέση-εξαρτωμένη χωρητικότητα𝐶( 𝑥̂ ). Το κύκλωμα οδηγείται από την τάση εισόδου𝑉̂ i n μέσω μιας γραμμής μετάδοσης της σύνθετης αντίστασης \ καπέλο V _ {{\ mathrm {έξω}}}Ζ έξω .𝑉̂ o u tείναι το ανακλώμενο σήμα. γ Μοντέλο κύκλωμα για ένα σύστημα RLC όπου ο πυκνωτής έχει την ίδια μορφή όπως στο α . Η μεμβράνη διαθέτει ένα γραμμικό σύμπλεγμα προς το συμμετρικό ηλεκτρικό τρόπο που χρησιμοποιείται για την ανίχνευση του συστήματος. Η αντισταμμετρική λειτουργία, που κατοικούν στο μικρό βρόχο που περιέχει παρασιτικές επαγωγές L και οι αντιστάσεις R , περιγράφει την αναδιανομή του φορτίου στον πυκνωτή
