Φόρτωση ενός μητρώου "Qubyte" βασισμένου σε κβαντικά σημεία

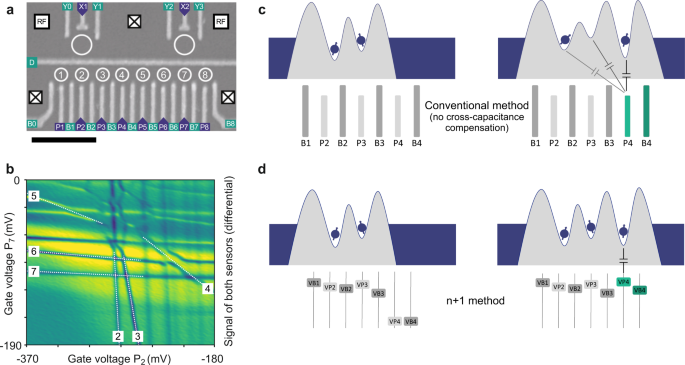

Σχεδίαση συσκευής και αρχή ρύθμισης. μια μικρογραφία μικροσκοπίου σάρωσης μίας συσκευής με την ίδια ονομασία με εκείνη που χρησιμοποιήθηκε στο πείραμα. Η μπάρα κλίμακας μετράει 500 nm. Οι κύκλοι υποδεικνύουν τις προβλεπόμενες θέσεις οκτώ κβαντικών κουκκίδων (QDs) που ορίζουν έναν καταχωρητή Qubyte και δύο πρόσθετες κουκίδες που χρησιμοποιούνται για την ανίχνευση φορτίου. Για τη γραμμική συστοιχία, ο σχεδιασμένος βήχας κουκκίδας είναι 160 nm. Οι πύλες εμβόλου που συνδέονται με γραμμές υψηλής συχνότητας σημειώνονται με μπλε τρίγωνα. Τα λευκά τετράγωνα δείχνουν τη θέση των δεξαμενών Fermi. Δύο κυκλώματα δεξαμενών επί του σκάφους για ανάγνωση φωτομετρίας RF συνδέονται με κάθε μία από τις κουκίδες ανίχνευσης. β Διάγραμμα σταθερότητας φόρτισης μιας στιγμής που σχηματίζεται μεταξύ των πύλων φραγμού B 1 και B 7. Το άθροισμα των διαφορικών αποδιαμορφωμένων τάσεων και των δύο σημείων ανίχνευσης απεικονίζεται γραφικά. Οι διακεκομμένες γραμμές υπογραμμίζουν τις μεταβάσεις φορτίου σε κάθε μία από τις έξι QD (οι αριθμοί αναφέρονται στις ετικέτες στο α ). c Εικόνα του δυνητικού τοπίου ενός διπλού QD. Οι πύλες P 4 και B 4 χρησιμοποιούνται για να σχηματίσουν ένα τρίτο QD. Η χωρητική διασταυρούμενη συζήτηση, που υποδεικνύεται από τα σύμβολα πυκνωτών, δεν έχει αντισταθμιστεί. Έτσι, αυτές οι πύλες επηρεάζουν τις δυνατότητες και των άλλων QDs (για να αποφύγουμε την ακαταστασία, δεν έχουμε σχεδιάσει άλλα σύμβολα πυκνωτών). d Ένα διπλό QD επεκτείνεται σε ένα τριπλό QD χρησιμοποιώντας το εικονικό έμβολο VP 4 και το φράγμα VB 4. Λόγω αντιστάθμισης cross-capacitance, αυτές οι παράμετροι δρουν μόνο τοπικά στο πιθανό τοπίο
