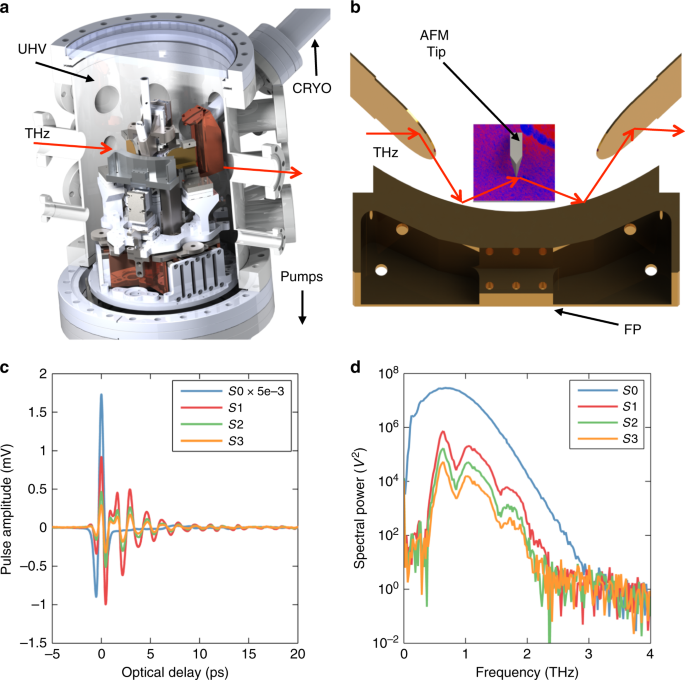

Σχηματική και τυπική απόδοση του THz-SNOM. ένα Σχήμα του THz-SNOM. Ο παλμός THz (κόκκινο βέλος) αποστέλλεται μέσω ενός θαλάμου κενού UHV που στεγάζει το έθιμο SNOM. Το δείγμα συνδέεται με έναν θερμαντήρα κρυοστάτη ροής (CRYO), επιτρέποντας τη λειτουργία σε θερμοκρασίες από 40 έως 400 K. b Λεπτομερής όψη του SNOM μέσα στο θάλαμο. Η ίδια παραβολική εστίαση (FP) χρησιμοποιείται για να εστιάσει τόσο τον παλμό THz πάνω στο άκρο (που δεν φαίνεται στην κλίμακα) όσο και τη συγκέντρωση του σκεδασμένου φωτός. c Ο παλμός ευρείας ζώνης THz (μπλε, S 0) και ο παλμός THz κοντά στον τομέα που μετράται στο σύστημα σε χρυσό σε περιβάλλον καθαρισμού ξηρού αέρα. S 1, S 2 και S3 είναι το ανιχνευθέν σήμα THz αποδιαμορφωμένο στην πρώτη, δεύτερη και τρίτη αρμονική της συχνότητας κτυπήματος άκρου. d Μετρούμενο φάσμα THz του παλμού μακρινού πεδίου (μπλε) και του φάσματος πλησίον πεδίου για διαφορετικές αρμονικές, που συλλέγονται σε χρυσό
